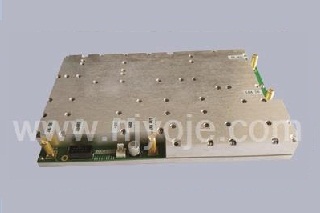

产品说明
本产品用于150MHz直放站系统，使用方便，集成度高。本产品内部包括下行功放，上行低噪声放大器等组件。内部组件由CPU集中控制，有过功率，过电流，过温，过驻波保护机制，并上报告警状态。外部通讯接口为RS485，保证数据通信的正常。
技术指标
| 序号 |
技术参数 |
技术指标 |
| 上行 |
下行 |
| 1 |
工作频率（MHz） |
157 ～159 |
162.7 ～164.7 |
| 2 |
标称最大输出功率（dBm） |
0±1 |
≥35（ALC可设置） |
| 3 |
输出功率检测范围（dBm） |
-10～0±1 |
20～34±1 |
| 4 |
最大增益（dB） |
60±2 |
60±2 |
| 5 |
增益调整范围（dB） |
30 |
30 |
| 6 |
增益调整步长（dB） |
1 |
1 |
| 7 |
增益调整步长误差（dB） |
1～20dB：≤±1 |
1～20dB：≤±1 |
| 20～30dB：≤±1.5 |
20～30dB：≤±1.5 |
| 8 |
自动电平控制（ALC）范围（dB） |
≥10 |
| 9 |
最大允许输入电平（dBm） |
0 |
0 |
| 10 |
带内波动（dB） |
≤±1 |
| 11 |
噪声系数（dB） |
≤2.5 |
-- |
| 12 |
输入、输出电压驻波比 |
≤1.4：1 |
| 13 |
时延（us） |
≤1.0 |
| 14 |
杂散发射 |
≤-36dBm/100kHz，9 kHz-1 GHz |
| ≤-30dBm/1MHz ，1 GHz-12.75 GHz |
| 15 |
互调衰减（dBc） |
≤-50(Po=0dBm) |
≤-60@(Po=34dBm) |
| 16 |
带外抑制（dBc） |
≤-30 F0±2.8MHz以外
≤-45 F0±4.7MHz以外 |
|
| 17 |
供电电压（V） |
+27±1 |
| 18 |
射频接口 |
SMAK |
| 19 |
监控接口 |
RS485 |
| 20 |
监控协议 |
《YJ内部模块通讯协议》 |
| 21 |
环境温度（℃） |
-25 - +55 |
| 22 |
相对湿度（%） |
45～75 |
| 23 |
外形尺寸（mm） |
≤220*135*27 |
应用领域
■无线通信传输
