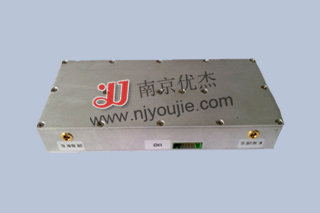

产品说明
本产品用于2GHz直放站系统，使用方便，集成度高。本产品内部包括下行功放，上行低噪声等组件。内部组件单CPU集中控制，有过功率，过电流，过温，过驻波保护机制，并上报告警状态。外部通讯接口为RS485，保证数据通信的正常。
技术指标
| 序号 |
技术参数 |
技术指标 |
| 上行 |
下行 |
| 1 |
工作频率（MHz） |
2170 ～2200 |
1980 ～2010 |
| 2 |
最大输出功率（dBm） |
≥10 |
≥33 |
| 3 |
最大增益（dB） |
≥55 |
≥35 |
| 4 |
带内波动（dB） |
≤±0.5 |
≤±0.5 |
| 5 |
噪声系数（dB） |
≤2.5 |
-- |
| 6 |
输入、输出电压驻波比 |
≤1.5：1 |
| 7 |
数控移相位数（bit） |
6 |
6 |
| 8 |
移相精度（º） |
≤5 |
≤5 |
| 9 |
带外抑制（dBc） |
≤-50@1980 ～2010MHz |
≤-50@2170 ～2200 MHz |
| 10 |
供电电压（V） |
+9±1 |
| 11 |
射频接口 |
SMP |
| 12 |
波控方式 |
串行控制 |
| 13 |
监控协议 |
《YJ内部模块通讯协议》 |
| 14 |
环境温度（℃） |
-25 - +55 |
| 15 |
相对湿度（%） |
45～75 |
| 16 |
外形尺寸（mm） |
≤68*42*25 |
应用领域
