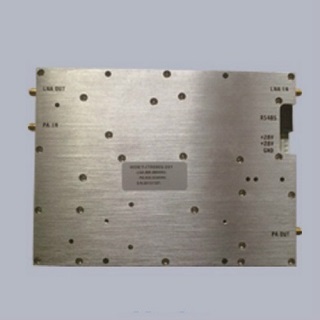

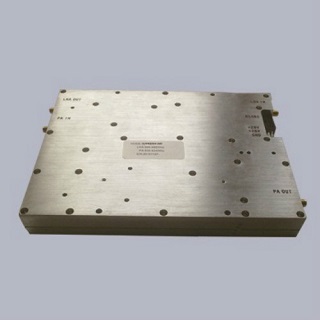

产品说明
YOJE系列双向放大器用于图像传输系统，使用方便，集成度高。本产品内部包括下行功放，上行低噪声放大器等组件。模块内部采用CPU对各项参数进行集中检测和控制，具有PA功率设置、增益调节、LNA电平设置、功率显示、电压显示、电流显示、驻波显示、温度显示等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护。外部通讯接口为RS485或RS232或LAN网口，保证数据通信的正常传输。
技术指标 （频率带宽，功率等参数均可定制）
| 序号 |
技术参数 |
技术指标 |
| 上行 |
下行 |
| 1 |
工作频率（MHz） |
350M/450M/2450M |
350M/450M/2450M |
| 2 |
最大输出功率（dBm） |
0±1 |
≥47（ALC可设置） |
| 3 |
输出功率检测范围（dBm） |
-10～0±1 |
23～43±1 |
| 4 |
最大增益（dB） |
30±2 |
47±2 |
| 5 |
增益调整范围（dB） |
30 |
30 |
| 6 |
增益调整步长（dB） |
1 |
1 |
| 7 |
增益调整步长误差（dB） |
1～20dB：≤±1 |
1～20dB：≤±1 |
| 20～30dB：≤±1.5 |
20～30dB：≤±1.5 |
| 8 |
自动电平控制（ALC）范围（dB） |
≥10 |
| 9 |
最大允许输入电平（dBm） |
0 |
0 |
| 10 |
带内波动（dB） |
≤±0.6 |
≤±0.75 |
| 11 |
噪声系数（dB） |
≤3.5 |
-- |
| 12 |
输入、输出电压驻波比 |
≤1.4 |
| 13 |
收发切换时间（us） |
≤3.0 |
| 14 |
杂散发射 |
带内 |
≤-36dBm/100kHz，9 kHz-1 GHz |
| 带外 |
≤-30dBm/1MHz ，1 GHz-12.75 GHz |
| 15 |
互调衰减（dBc） |
≤-40@(Po=0dBm) |
≤-40@(Po=47dBm) |
| 16 |
带外抑制（dBc） |
≤-50 |
-- |
| 17 |
供电电压（V） |
+12/+28 （可定制） |
| 18 |
射频接口 |
SMA-K |
| 19 |
监控接口 |
RS485或RS232或LAN网口 |
| 20 |
监控协议 |
《YJ内部模块通讯协议》 |
| 21 |
环境温度（℃） |
-25 - +55 |
| 22 |
相对湿度（%） |
45～75 |
| 23 |
外形尺寸（mm） |
可定制 |
应用领域
■图像传输系统
■天线测试系统
■无线通信传输
■微波通信系统
